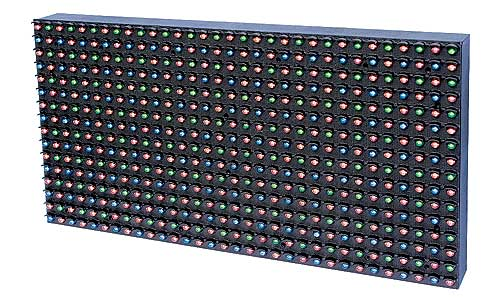

P20户外全彩技术
|
描述
Description |
技术指标参数
Technical parameter |
|
模组
Unit module |
PCB |
二层2 layers |
|
模组尺寸 Module size |
320mm(W)*160mm(H) |
|
|
物理点间距 Pixel pitch |
20mm |
|
|
物理密度 Pixels Density |
2500dots/㎡ |
|
|
发光点颜 Pixel configuration |
2R1G1B |
|
|
灯体led Specification |
Φ5 ellipse |
|
|
模组分辨率 Pixel resolution |
16dots(W)*8dots(H) |
|
|
模组最大功率 Max Power consumption |
23w |
|
|
模组重量 Weight |
0.88kg |
|
|
包装纸箱尺寸 Package of Carton |
605mm*365mm*553* |
|
|
包装数量 Quantity |
20pcs |
|
|
纸箱重量 G . weight |
19kgs |
|
LED
屏机箱
Cabinet |
箱体尺寸 Dimension |
1280mm*960mm*150mm |
|
单体模组数 Quantity of Module |
24pcs |
|
|
供电方式 Power supply |
5V/60A*4 pcs |
|
|
散热方式 Thermal discharge |
fan*4 pcs |
|
|
箱体总重量 Total Weight |
65 kgs |
|
|
箱体分辨率 Pixel per cabinet |
64dots*48dots |
|
|
最佳视距 Best viewing distance |
35~60m |
|
|
最佳视角 Best viewing angle |
110°(H) / 90°(V) |
|
|
环境温度 Temperature |
存贮storage: -35℃ ~ +85℃
工作working: -20℃ ~ +65℃ |
|
|
相对湿度 Operation humidity |
≤65% ~ 95% |
|
|
屏体厚度 Thickness |
18.4 cm |
|
|
包装尺寸 Packing |
1320mm*450mm*1090mm |
|
|
包装数量 Quantity |
2 pcs |
|
|
包装箱体总重量 G . weight |
205 kgs |
|
供电
Power |
工作电压 Working voltage |
AC220V±10% |
|
平均功率 Average Power consumption |
186W/㎡ |
|
|
最大功耗 Max . Power consumption |
≤560W/㎡ |
|
|
电 流 Current |
≤20mA(single LED) |
|
控制系统
Control
system |
控制主机 CPU |
P4或以上 Pentium 4 or above |
|
操作系统 Operating system |
WIN98/2000/NT/XP |
|
|
控制方式 Control method |
同步控制 Synchronization |
|
主要
技术参数
Main technical
parameter |
驱动器件 Driving device |
采用LED专用恒流驱动Constant Current driver IC |
|
驱动方式 Drive type |
静态 Static scanning |
|
|
刷新频率 Refresh frequency |
≥120Hz/s |
|
|
灰度/颜色 Grey scale/colors |
RGB各256级，可显示16.7M颜色
256levels of each color(R/G/B)by software |
|
|
白平衡亮度 Brightness of white balance |
≥6,000mcd/㎡ |
|
|
亮度调节方式 Brightness adjustment |
软件调节255级可调255
Levels of each color(R/G/B)by software |
|
|
视频信号 Video Signal |
PAL/NTSC |
|
|
控制系统采集 Control system |
DVI显卡+全彩控制卡
DVI display card + full color controller card |
|
|
平均无故障时间 MTBF |
≥10,000 hours |
|
|
半衰期寿命 Life span |
≥70,000 hours |
|
|
平整度 Flatness |
任意相邻像素间
Tolerance of inter pixel ≤0.3mm
模块拼接间隙
Tolerance of modules clearance ≤1.2mm |
|
|
电源开关 Power switch |
自动开关 Automatic switch |
|
|
显示模式 Display Mode |
800*600;1024*768 |
|
|
有效通讯距离 Communication distance |
≥100 meters(UTP-5 CABLE) |
|
软件
Soft ware |
